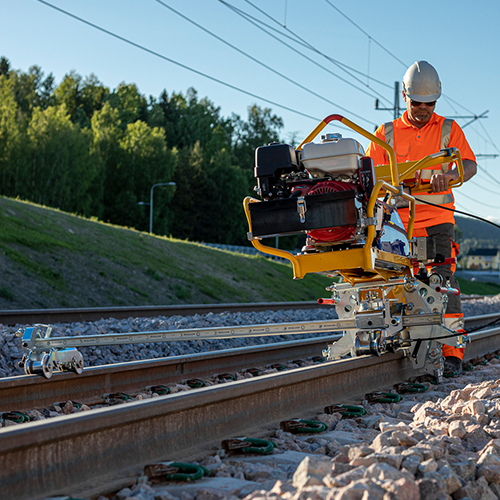

Clip Driver CD200IQ

CD200 IQ är utvecklad med fokus på slutanvändare och hög produktivitet. Ergonomiskt och intuitivt användargränssnitt för säkert och effektivt arbete.

CD200IQ befäster upp till 20 slipers per minut, 2 clips per cykel och manövreras effektivt och enkelt av en operatör. Modulkonstruktionen möjliggör enkel hantering vid på- och avetablering, samt vid byte mellan verktyg för Fastclip och E-clip. Det intelligenta styrsystemet hjälper operatören att utföra arbetet säkert och effektivt med möjlighet att växla funktioner. Systemet gör det även möjligt att se information om arbetstimmar och antalet genomförda cykler för befästning/avbefästning. Den inbyggda funktionen för sliperslyft möjliggör lyft av lågt liggande slipers upp till 50 mm.

Fördelar med CD200IQ

  • Intelligent styrsystem

    Intelligent styrsystem förenklar användande och förhindrar felaktig användning.

  • Informativ display

    Information om antalet installerade clips och drifttimmar möjliggör mätning under arbetet.

  • Ergonomisk konstruktion

    Modulbyggd för att förenkla hantering vid på- och avetablering på spåret.

  • Enkel anpassning

    Mekaniska snabbfästen och hydrauliska snabbkopplingar för effektivt byte mellan verktyg.

Tekniska data

Mått och vikt

Längd: 2202 mm

Höjd: fastclip 1142  / e-CLIP 1103 mm

Bredd: 2111 mm

Vikt Powerpack: 103 kg

Vikt Trolley: 54 kg

Vikt verktyg, Fastclip: 97 kg

Vikt verktyg, e-clip: 115 kg

Prestanda

Spårvidd: 1067-1600 mm

Antal clips som befästs/ avbefästs samtidigt, 2 clips per cykel

Kapacitet: Fastclip (upp till) 20 slipers/min / e-CLIP (upp till) 10 slipers/min

Motor

Tillverkare: Honda

Modell: GX 270

Typ: Luftkyld, 4-takts encylindrig, överliggande kamaxel

Uteffekt: 8,5 HP (6,3 kW) @ 3600 rpm

Bränsle Blyfri bensin

Volym, bränsletank 5,3 liter

Elsystem

Spänning: 12 volt DC

Jord: Negativ

Hydraulik

Pumptyp: Kugghjulspump

Max.flöde, pump: 17 l/min

Max. tryck, pump: 120 bar / Boost 215 bar

Volym, hydraultank: 8-9 liter

Bullerdata

Bullernivå, tomgång: 69 dB (A)

Bullernivå, full gas: 91 dB (A)

Vibrationsdata

Befästning: 4,31 m/s²

Avbefästning: 4,65 m/s²
Elsäkerhetsklassning

Elsäkerhetsklassning: IP64

Ytterligare information

CD200IQ levereras CE märkt enligt standard:

  • Machinery directive: 2006/42/EC

  • Electromagnetic compatibility (EMC): 2014/30/EU

  • Safety of machinery - General principles for design Risk assessment and risk reduction: EN ISO 12100:2010

  • Safety of machinery – Electrical equipment - EN 60204-1

  • Safety of machinery – Control systems: EN ISO 13849-1:2015

Produktgodkännanden:

  • Network Rail: PA05/07221

  • SNCF: AGT 22 283
