Instalador de Grampos CD200IQ
Entre em Contato
Descrição

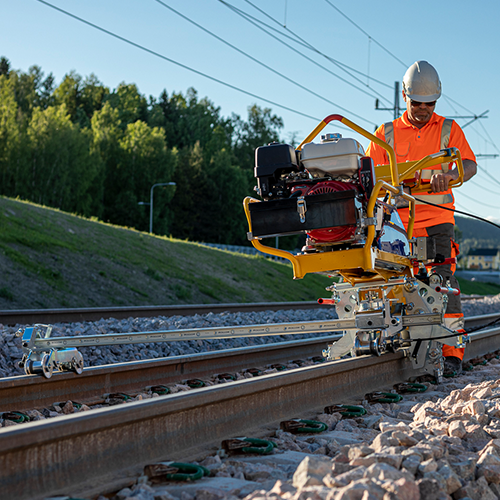

O CD200IQ foi desenvolvido com foco no operador e na alta produtividade.
Conta com uma interface ergonômica e intuitiva para um trabalho seguro e eficiente.
O CD200IQ fixa e remove até 20 dormentes por minuto, com 2 clipes por ciclo, podendo ser operado com eficiência por apenas um operador.
Sua construção modular facilita o manuseio durante a montagem e desmontagem, assim como a troca entre ferramentas para Fastclip e E-clip.
O sistema de controle inteligente auxilia o operador a executar o trabalho com segurança e eficiência, permitindo alternar entre funções. O sistema também fornece informações sobre horas de trabalho e número de ciclos concluídos para fixação/remoção.
A função integrada de levantamento de dormentes permite levantar dormentes baixos em até 50 mm.
Benefícios
-
Sistema de controle inteligente
Simplifica a operação e evita o uso incorreto.
-
Display informativo
Informa o número de clipes instalados e as horas de operação, permitindo o monitoramento durante o trabalho.
-
Construção ergonômica
Estrutura modular para simplificar o manuseio durante a montagem e desmontagem na via.
-
Customização fácil
Acoplamentos mecânicos rápidos e conectores hidráulicos para troca eficiente de ferramentas.
Dados Técnicos
Dimensões
Comprimento: 2202 mm
Altura: Fastclip 1142 mm / E-clip 1103 mm
Largura: 2111 mm
Peso
Powerpack: 103 kg
Carro: 54 kg
Ferramenta Fastclip: 97 kg
Ferramenta E-clip: 115 kg
Características
Bitola: 1067–1600 mm
Número de clipes fixados/removidos por ciclo: 2
Capacidade: até 20 dormentes/min (Fastclip) / até 10 dormentes/min (E-clip)
Motor
Fabricante: Honda
Modelo: GX 270
Tipo: Motor a gasolina, monocilíndrico, 4 tempos, OHV, refrigerado a ar
Potência: 8,5 HP (6,3 kW) @ 3600 rpm
Combustível: Gasolina sem chumbo, 86 octanos ou superior
Capacidade do tanque: 5,3 litros
Sistema Elétrico
Tensão: 12 VDC
Aterramento: Negativo
Hidráulica
Tipo de bomba: Bomba de engrenagem
Vazão máx.: 17 l/min
Pressão máx.: 120 bar / Boost: 215 bar
Volume do tanque hidráulico: 8–9 litros
Níveis de Ruído
Marcha lenta: 69 dB (A)
Aceleração máxima: 91 dB (A)
Dados de Vibração
Fixação: 4,31 m/s²
Remoção: 4,65 m/s²
Proteção Elétrica
Índice de proteção: IP64
Informações Adicionais
O CD200IQ é fornecido com marcação CE de acordo com as normas:
Diretiva de Máquinas: 2006/42/EC
Compatibilidade eletromagnética (EMC): 2014/30/EU
Segurança de Máquinas – Princípios gerais de projeto, avaliação e redução de riscos: EN ISO 12100:2010
Segurança de Máquinas – Equipamentos elétricos: EN 60204-1
Segurança de Máquinas – Sistemas de controle: EN ISO 13849-1:2015
Aprovações de Produto:
Network Rail: PA05/07221
SNCF: AGT 22 283
